SMT仿真圖與簡易貼片圖顯示的器件方向不一致
4***9W
223
1
兩個問題：
1.我上傳的PCB文件器件方向識別有問題，我發現可以在SMT仿真圖里面手動調整器件方向，那么在貼片時會不會按照我調整后的器件方向貼片？

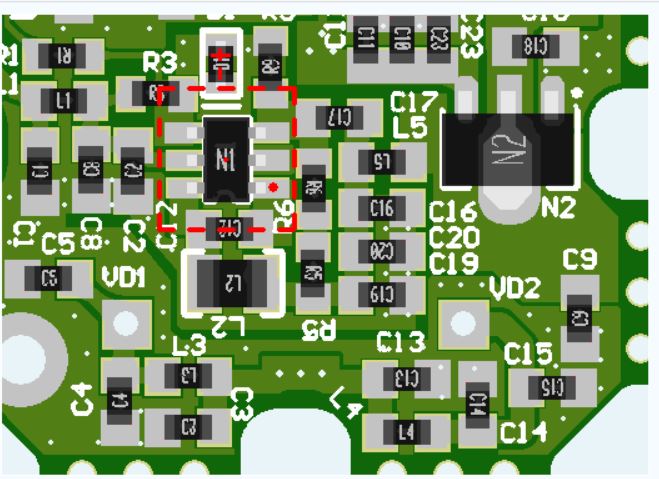

2.大多數器件在我在SMT仿真圖里面調整方向后簡易貼片圖的方向也調整過來了。但是有一個SOT23-6的器件我在SMT仿真圖里面調整正確后，簡易貼片圖的方向依然是錯誤的（紅色虛線框里面的器件）。
1.我上傳的PCB文件器件方向識別有問題，我發現可以在SMT仿真圖里面手動調整器件方向，那么在貼片時會不會按照我調整后的器件方向貼片？
2.大多數器件在我在SMT仿真圖里面調整方向后簡易貼片圖的方向也調整過來了。但是有一個SOT23-6的器件我在SMT仿真圖里面調整正確后，簡易貼片圖的方向依然是錯誤的（紅色虛線框里面的器件）。
